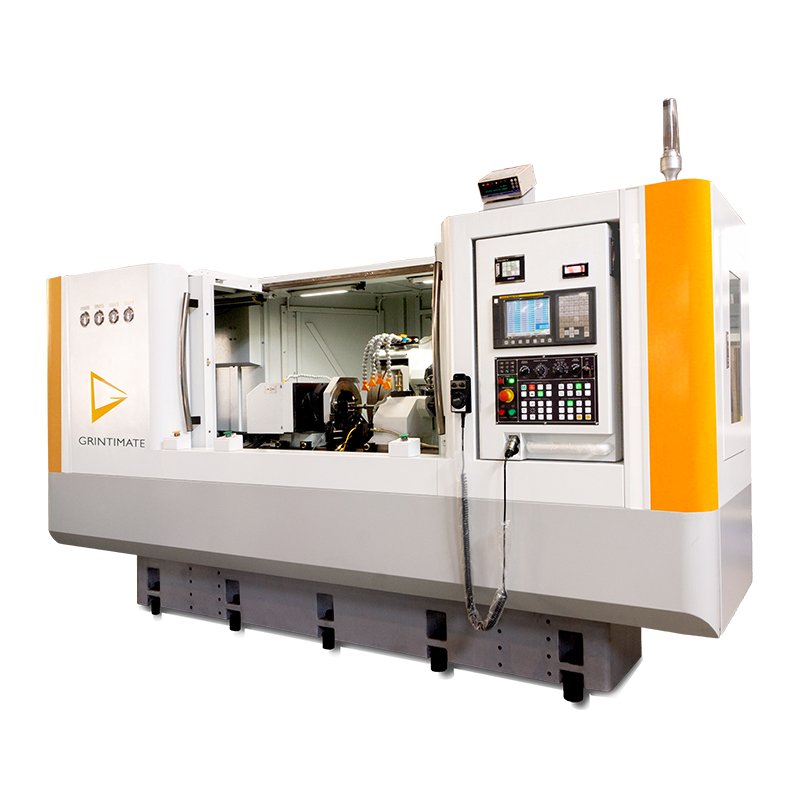

超剛性液靜壓直進式外圓磨床
型號：CDC-030 (055)
機臺特色
- 主軸規格升級, 適合重磨削加工。
- 砂輪寬度可達250mm, 可做成型研磨, 大幅提升整體加工生產效率。
- 標配液靜壓軸承主軸, 提升主軸剛性與絕佳的抗震性能。
- 著重高效率、高精度與簡易操控性設計。
- 同時滿足外徑及成型多段研磨, 加工應用範圍廣泛。
規格表
| 機型 | 單位 UNIT | CDC-030 | CDC-055 |
| 控制器 | Mitsubishi M80/Fanuc 0i-TF | Mitsubishi M80/Fanuc 0i-TF | |
| 加工能力 | |||
| 兩頂心間最大距離 | mm | 300 | 550 |
| 工作臺最大旋徑 | mm | 350 | 350 |
| 工件最大荷重 | kg | 150 | 150 |
| 工件研磨最大外徑 | mm | 330 | 330 |
| 砂輪 | |||
| 砂輪尺寸(外徑x寬x孔徑) | mm | ?510x50x?254 | ?510x50x?254 |
| 主軸最高轉速 | rpm | 2000 | 2000 |
| 砂輪最大線速度 | m/sec | 53 | 53 |
| 砂輪軸座 | |||
| X軸移動行程 | mm | 300 | 300 |
| 工作主軸頭 | |||
| 頂針斜度 | -- | MT:4 | MT:4 |
| 工件主軸轉速 | rpm | 25~500 | 25~500 |
| 尾座 | |||
| 頂針斜度 | -- | MT:4 | MT:4 |
| 頂針型式 | -- | 油壓 Hydraulic | 油壓 Hydraulic |
| 尾座軸移動距離 | mm | 50 | 50 |
| 尾座前後調整距離 | mm | +/-1 | +/-1 |
| 工作臺 | |||
| Z軸移動行程 | mm | 600 | 800 |
| 旋轉角度 | deg | -- | -- |
| 容量 | |||
| 靜壓主軸油箱 | liter | 60 | 60 |
| 潤滑循環油箱 | liter | 60 | 60 |
| 水箱 | liter | 160 | 160 |
| 機臺尺寸 | |||
| 淨重/毛重(大約) | kg | 5100/5700 | 5200/5800 |
| 長x寬x高 | mm | 2775x2150x2250 | 3170x2150x2250 |

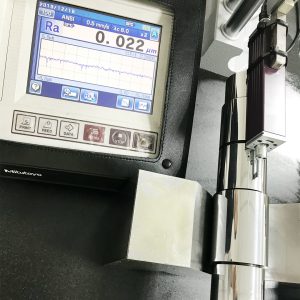

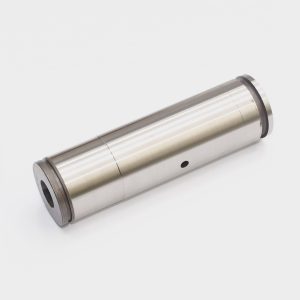

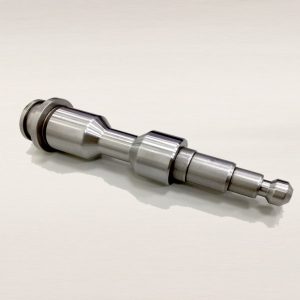

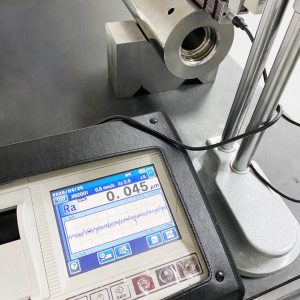

研磨應用
