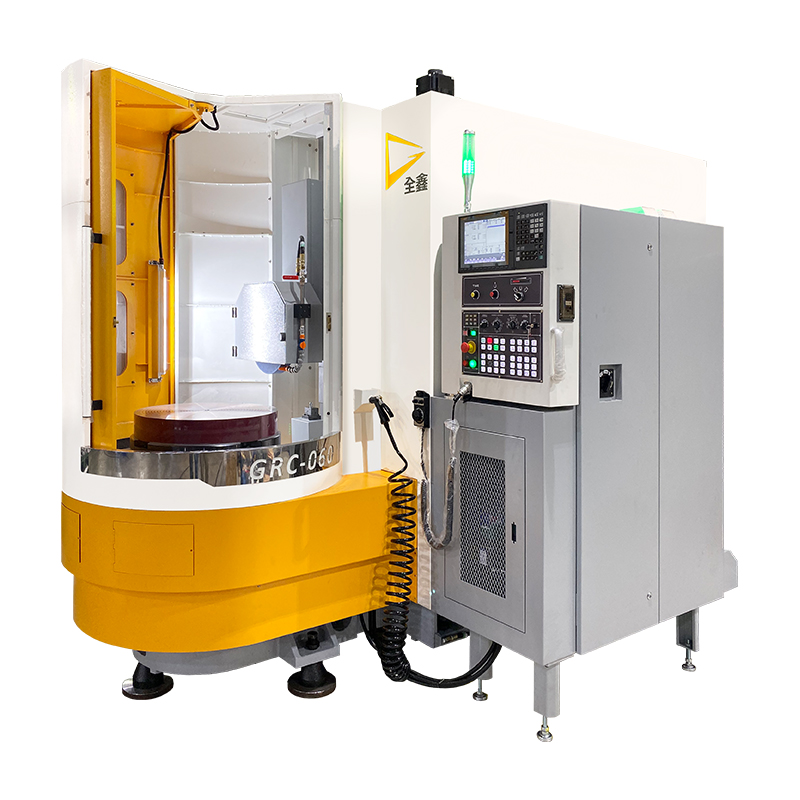

高效型液靜壓臥式轉臺平面磨床

型號：GRC-060(080)

機臺特色

  • 底座採用一體式鑄鐵設計, 提供了最佳的支撐及確保機器的承載剛性。
  • Z軸軌道最佳跨距設計, 完美實現高定位精度和磨削過程中的穩定性。
  • 軌道設計在非加工區域, 可維持精密零件之使用壽命。
  • 主軸頭採用最佳三角跨距結構設計, 可降低扭曲變形量並提供高效能的重切削效率及穩定的磨削精度。
  • 廣泛應用於一般金屬加工、模具加工、航太產業、半導體陶瓷加工等。

規格表

機型 單位 UNIT GRC-060 GRC-080
控制器 Mitsubishi M80 Mitsubishi M80
轉臺
研磨臺面直徑 mm 600 800
工作臺面至主軸中心距離 mm 450 450
最大研磨工件尺寸(外徑x高) mm 600x270 800x270
旋轉盤最大荷重 kg 10000 10000
工作臺傾斜角度 -- +/-2 deg +/-2 deg
工作臺旋轉精度 mm <0.002 <0.002
工作臺無段變速 rpm 10~250 10~120
砂輪主軸
砂輪尺寸(外徑x寬x孔徑) mm ?355x38x?127 ?355x50x?127
靜壓砂輪主軸回轉精度 mm <0.001 <0.001
主軸最高轉速 rpm 2000 2000
容量
靜壓主軸/轉臺油箱 liter 100 100
水箱 liter 160 160
機臺尺寸
淨重/毛重(大約) kg 7000/7900 7500/8400
長x寬x高 mm 3450x2150x2750 3450x2150x2750

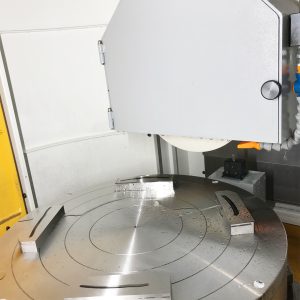

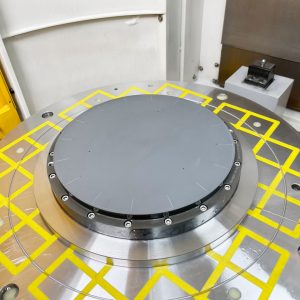

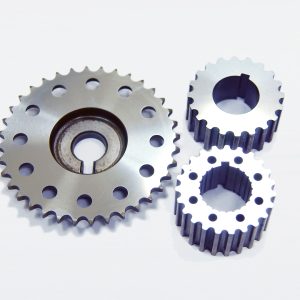

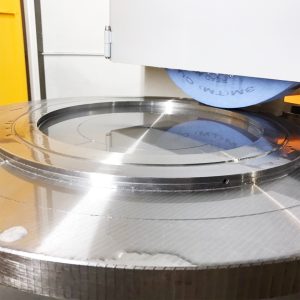

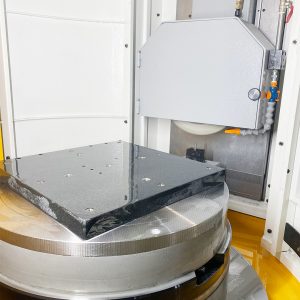

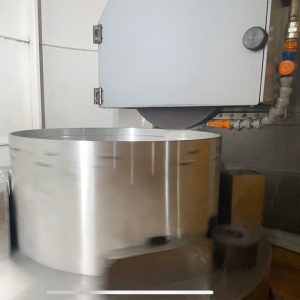

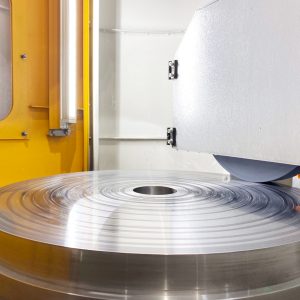

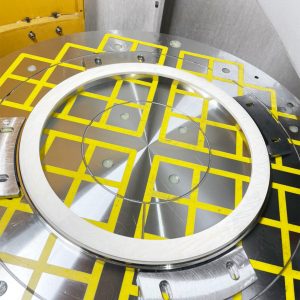

研磨應用
